Schneider Kft. projekt

Cégünket a Schneider Kft. gyártókapacitás növelése, valamint tervezési alaptérkép/közműtérképezés céljából kérte fel.
A terep egy 7 hektáron álló, 6 csarnokkal ellátott ipari terület, ahol Magyarország legnagyobb gyártói kapacitásával rendelkező híddaruk gyártása, valamint acélszerkezetek megmunkálása folyik.
Az ügyvezető, a cég fejlődése és növekedése érdekében további gyártócsarnokokat szeretne építeni ezzel egyidőben pedig a telephely fejlesztése és korszerűsítése is zajlik.
Meglévő térkép, amely a tereptárgyakat tünteti fel nem állt rendelkezésre, így tervezési alaptérkép készítésével kezdtünk melyben különösen magas részletezettséggel a felszíni és felszín feletti tereptárgyakat ábrázoltuk, így a következő objektumokat mértük be:
épületek, utak, útburkolat felfestések, parkolók, zöld területek, járdaszegélyek, árkok, kapuk, fák, szintek, közműaknák, tűzcsapok, légkábelek, oszlopok, darupálya tartóoszlopok, tűzivíz tároló, elektromos elosztószekrények.
Ezeket a pontokat Leica robot mérőállomással mértük fel és N4ce szoftverrel dolgoztuk fel.

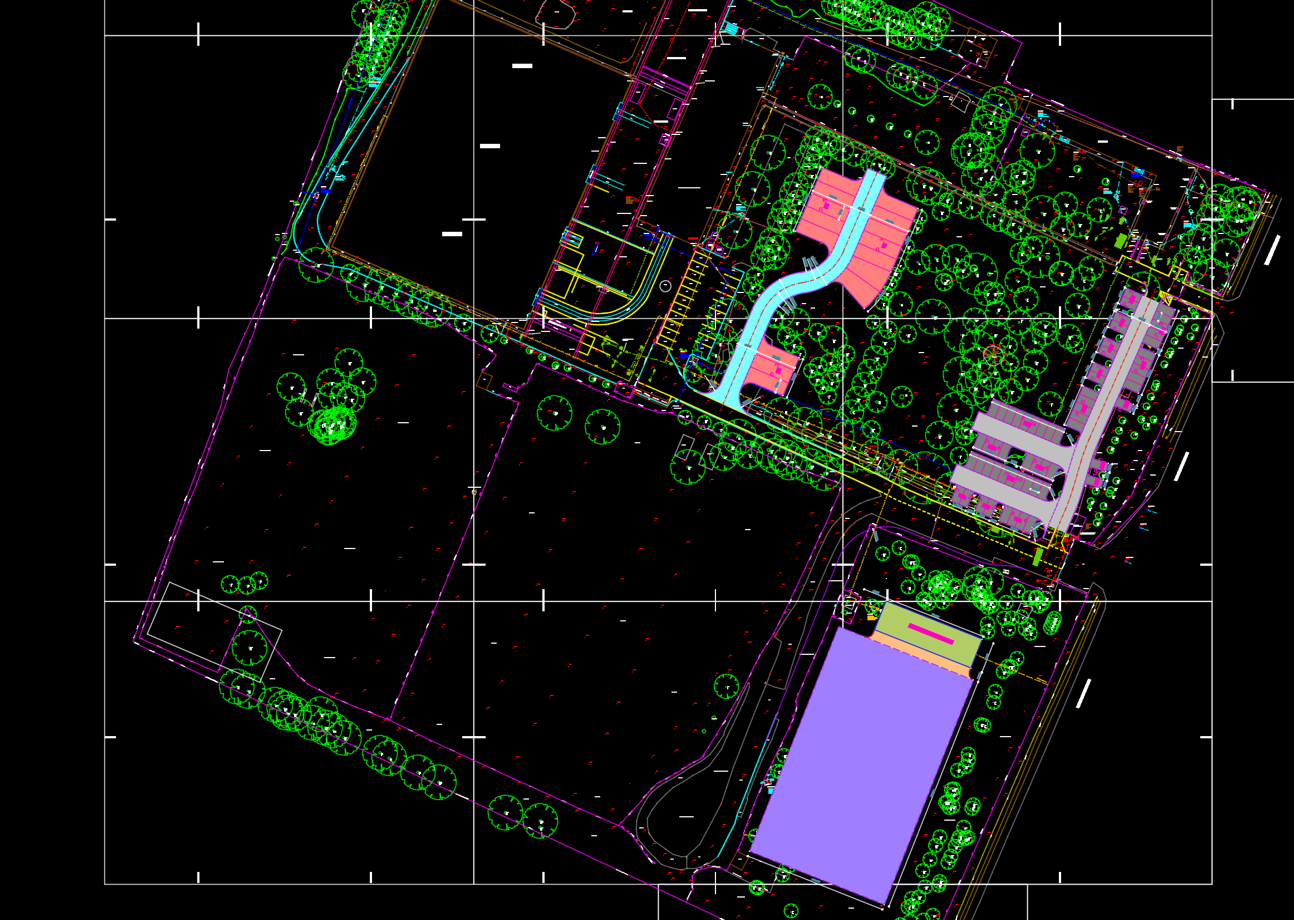

A végtermék egy 2D-s AutoCAD állomány mely az egész ipari gyártelepet mérethelyesen és nagy geodéziai pontossággal ábrázolja.
A fent említett tervezési alaptérkép szolgált alapjául a közműfelmérésnek, melyet cégünk az alaptérkép elkészülte után 4-5 héten belül kezdett felmérni.
Közműfelmérés során arra törekedtünk, hogy a lehető legtöbb föld alatti közművet megtaláljunk és bemérjük a pontos helyzetüket.
Ezek között voltak: Elektromos kábel, vízcső, gázcső, internet / optikai kábel, szennyvíz, valamint ismeretlen eredetű közmű (melyet nem tudtunk azonosítani, de a műszereink nagy magabiztossággal jelezték azokat).

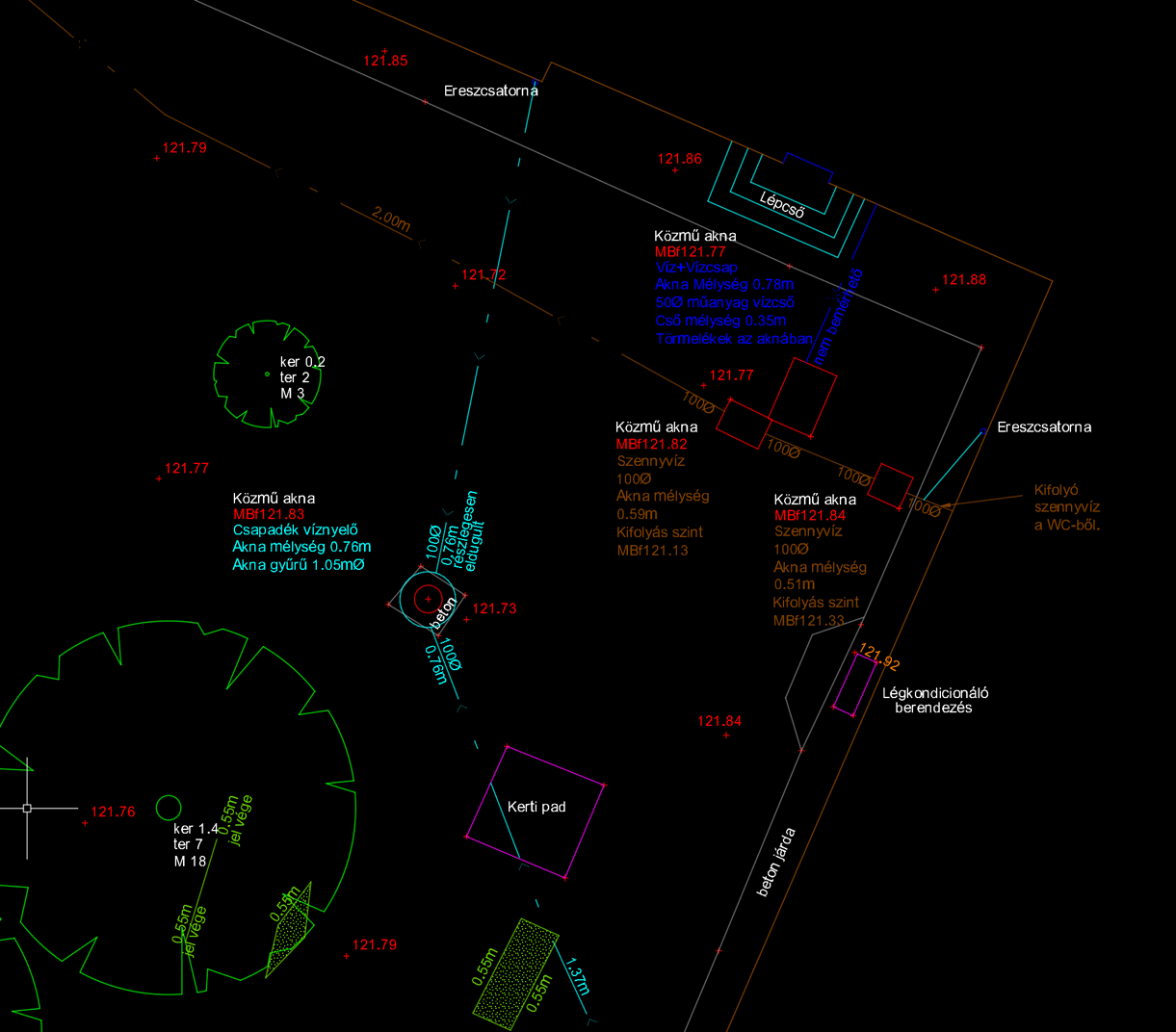

A közműveket 2D-ben ábrázoltuk bemért mélység adatokkal.
A közműfelmérés során jellemzően két főbb műszert használtunk. Egy elektro-mágneses lokátort (EML), amely azokat a kábeleket / csöveket képes bemérni, melyek fémet tartalmaznak.
A másik használt műszer pedig egy talaj / közműradar (GPR) volt. Ez a műszer egyfajta megerősítése az EML-el bemért közműveknek, valamint a műanyag csöveket képes nagy pontossággal bemérni oly módon, hogy nem kell hozzá felásni a talajt.
A GPR-al a talaj szerkezetére / összetételére is tudunk megállapításokat végezni, melyek nagy segítséget tudnak nyújtani építéskor, hogy pl. milyen talajra ne építsünk épületet.
A telephely felmérés előnyei:
könnyű tervezhetőség cégen belül és tervezőirodákkal is
szakágak felé magasabb szintű adatszolgáltatás
balesetvédelem (telephely bővítési munkák közben a közművek helyének ismerete)
marketing
a, a közműfelmérés megkönnyíti a telephelykarbantartást és segíti a szakági tervezést
b, átfogó nézetet ad a telephely jelenlegi állapotáról és döntéstámogatási szerepet tölt be
c, a teljeskörű telephelyfelmérés megkönnyíti a tervezést fejlesztések céljából
