Georadaros szolgáltatások: Hogyan lássunk a felszín alá bontás nélkül?

Képzelje el, hogy egy fúrás előtt pontosan tudja, hol futnak a vasalatok a betonban. Vagy hogy egy építkezés megkezdése előtt térképe lenne a földben rejtőző csövekről és alapmaradványokról. Esetleg egy útfelújítás előtt látná a burkolat alatti rejtett üregeket, amelyek a későbbi beszakadást okozhatják. Mindez ma már nem fantázia, hanem a georadaros szolgáltatások által nyújtott valóság.

A georadar, vagy más néven GPR (Ground Penetrating Radar), egy forradalmi roncsolásmentes technológia, amely lehetővé teszi, hogy “belássunk” a szilárd anyagok mélyére anélkül, hogy egyetlen kapavágást ejtenénk.

Ebben a cikkben részletesen bemutatjuk, mi is az a georadar, hogyan működik, és milyen sokrétű problémára nyújt gyors és hatékony megoldást az építőipartól a régészetig.

Mi az a georadar és hogyan működik?

A georadar működési elve leginkább egy halradarhoz vagy egy orvosi ultrahanghoz hasonlítható, de hanghullámok helyett nagyfrekvenciás rádióhullámokat használ.

A folyamat leegyszerűsítve:

1. A georadar antennája rádióimpulzusokat bocsát a vizsgált közegbe (pl. talaj, beton, aszfalt).
2. Amikor ezek a hullámok egy eltérő elektromos tulajdonságú anyag határához érnek (pl. egy műanyag cső a földben, vagy egy betonacél a betonban), egy részük visszaverődik.
3. A vevőantenna érzékeli ezeket a visszavert jeleket (“visszhangokat”), és a rendszer méri a visszaérkezésükhöz szükséges időt.
4. Ebből az időből és a hullámterjedés ismert sebességéből a szoftver kiszámítja az objektum mélységét.

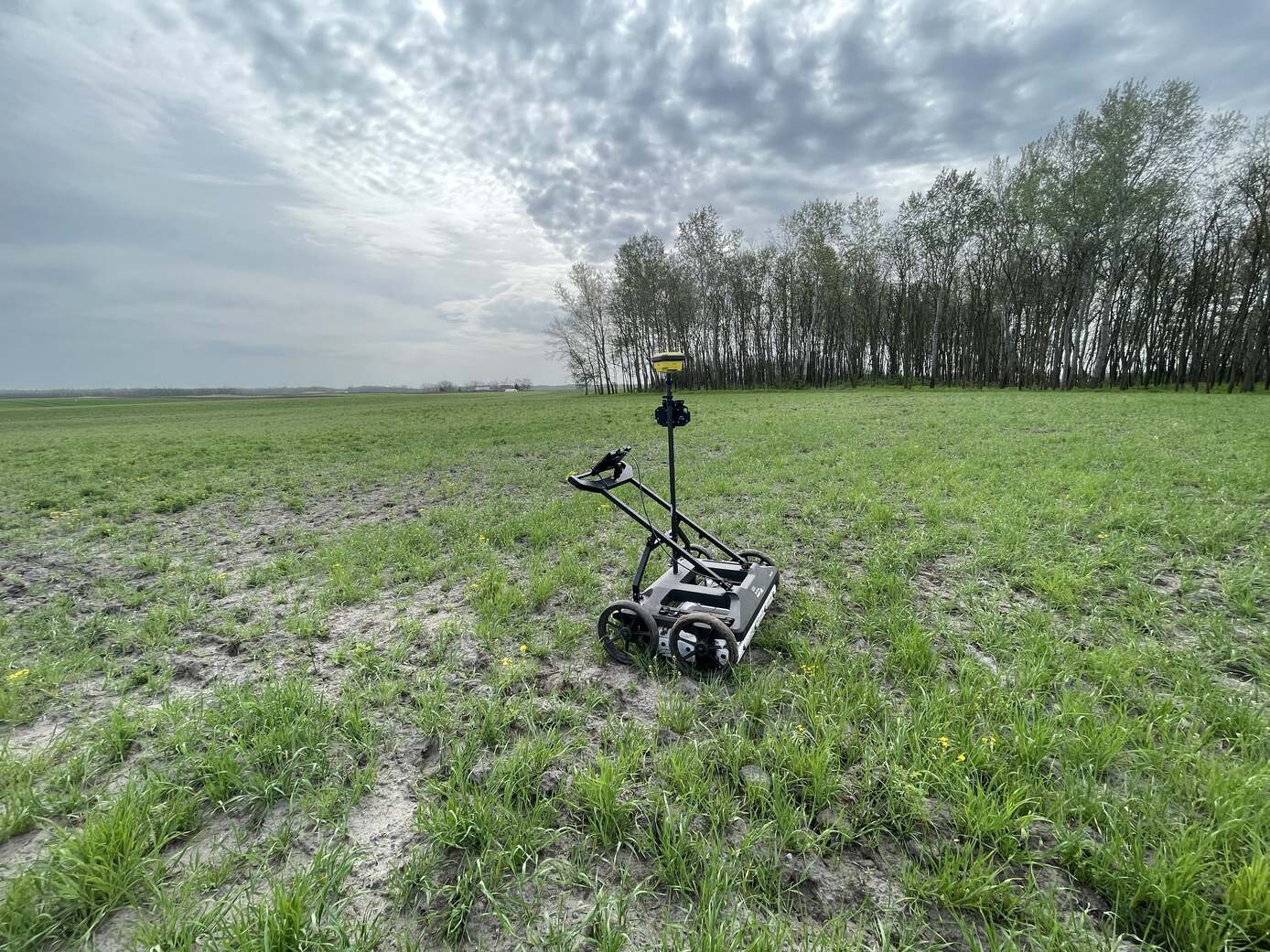

A mérés során az operátor végighúzza az eszközt a felszínen, a folyamatosan rögzített jelekből pedig kirajzolódik egy 2D-s kép, egy úgynevezett radargram, ami a vizsgált közeg függőleges metszetét mutatja. Megfelelő sűrűségű méréssel ezekből a szeletekből egy részletgazdag 3D modell is összeállítható. A siker kulcsa nemcsak a mérésben, hanem a radargramok szakszerű értelmezésében rejlik, ami komoly tapasztalatot igényel.

A georadaros szolgáltatások legfőbb előnyei

Miért választják egyre többen a GPR technológiát a hagyományos feltárási módszerek helyett?

• Teljesen roncsolásmentes: Nincs szükség fúrásra, ásásra vagy bontásra a vizsgálathoz. Ezzel megspórolható a helyreállítás költsége és a vele járó felfordulás.
• Gyors és hatékony: Egy képzett szakember rövid idő alatt nagy területeket képes felmérni, azonnali eredményeket produkálva. Járműre szerelt rendszerekkel akár napi több tíz kilométeres vizsgálat is elvégezhető.
• Sokoldalú: A technológia rendkívül sokrétű. Működik talajban, betonban, aszfaltban, falazatban és jégben is. Fémes és nem-fémes objektumok egyaránt detektálhatók vele.
• Részletgazdag 3D kép: A modern adatfeldolgozási technikáknak köszönhetően a felszín alatti világról pontos, háromdimenziós kép alkotható, ami nagyban segíti a döntéshozatalt.

A leggyakoribb georadaros szolgáltatások a gyakorlatban

A technológia sokoldalúságát a széleskörű alkalmazási lehetőségek mutatják a legjobban.

1. Közműkutatás – Különösen nem-fémes vezetékeknél

Míg a fémvezetékek lokátorral is jól kereshetők, a georadar elengedhetetlen a műanyag (KPE), azbesztcement és beton közművek, valamint az üvegszálas kábelek felkutatásához. Segítségével elkerülhetők a veszélyes és költséges közműsérülések.

2. Beton- és szerkezetvizsgálat (“Betonradar”)

Nagyfrekvenciás antennákkal a georadar képes a beton belsejébe “látni”. Ez felbecsülhetetlen értékű információt nyújt fúrás, vágás vagy szerkezeti megerősítés előtt. Pontosan meghatározható:

• A betonacél (vasalat) helyzete, sűrűsége és a betonfedés vastagsága.
• Feszítőkábelek, elektromos védőcsövek és egyéb beágyazott elemek nyomvonala.
• Szerkezeten belüli üregek, repedések, delamináció.

3. Út- és pályaszerkezetek felmérése

A georadarral gyorsan és roncsolásmentesen felmérhető az utak, autópályák, kifutópályák szerkezeti állapota. Meghatározható az egyes aszfalt- és alépítményi rétegek vastagsága, és azonosíthatók a rejtett hibák, például üregesedés vagy átvizesedés, amelyek a későbbi kátyúsodás okai lehetnek.

4. Üregkutatás és geotechnikai felmérés

A felszín alatti üregek komoly veszélyt jelenthetnek az infrastruktúrára. A GPR hatékonyan kimutatja a természetes (pl. karsztos üregek, kimosódások) és mesterséges (eltemetett pincék, alagutak, régi kutak) üregeket, megelőzve ezzel a váratlan beszakadásokat.

5. Régészeti kutatások

A régészek számára a georadar egy “digitális ásó”. Segítségével a tényleges földmunka előtt felmérhetők a potenciális lelőhelyek, és azonosíthatók a rejtett falmaradványok, alapok, sírhelyek és egyéb régészeti jelentőségű anomáliák.

Hogyan zajlik egy georadaros vizsgálat?

Egy professzionális georadaros szolgáltatás egy jól bevált folyamatot követ:

1. Célmeghatározás és tervezés: Az első lépés a probléma pontos megértése, ami alapján kiválasztjuk a legmegfelelőbb frekvenciájú antennát és a mérési stratégiát.
2. Helyszíni mérés: A területen egyenletes sebességgel, előre meghatározott rácsháló mentén végezzük el az adatgyűjtést.
3. Adatfeldolgozás és interpretáció: Ez a legfontosabb, szakértelmet igénylő fázis. A nyers adatokat speciális szoftverekkel szűrjük, feldolgozzuk, és a tapasztalt szakember “lefordítja” a radargramokat érthető információkká.
4. Eredmények átadása: A vizsgálat eredményeit a megrendelő igényeinek megfelelően dokumentáljuk, legyen az egy részletes jegyzőkönyv, 2D/3D CAD rajz vagy egy komplex digitális modell.

A georadar a modern kor digitális ásója

A georadaros szolgáltatások igénybevétele nem kiadás, hanem egy okos befektetés a kockázatok csökkentésébe. Legyen szó egy építkezés biztonságossá tételéről, egy meglévő szerkezet állapotának felméréséről vagy rejtett értékek felkutatásáról, a GPR technológia megbízható és precíz válaszokat ad.

Tudjon meg többet a georadaros szolgáltatásainkról, vagy kérjen szakértői tanácsot a következő projektjéhez, és hozzon megalapozott döntéseket a felszín alatti információk birtokában!
